Seat Altea XL 2010 Manuel du propriétaire (in French)

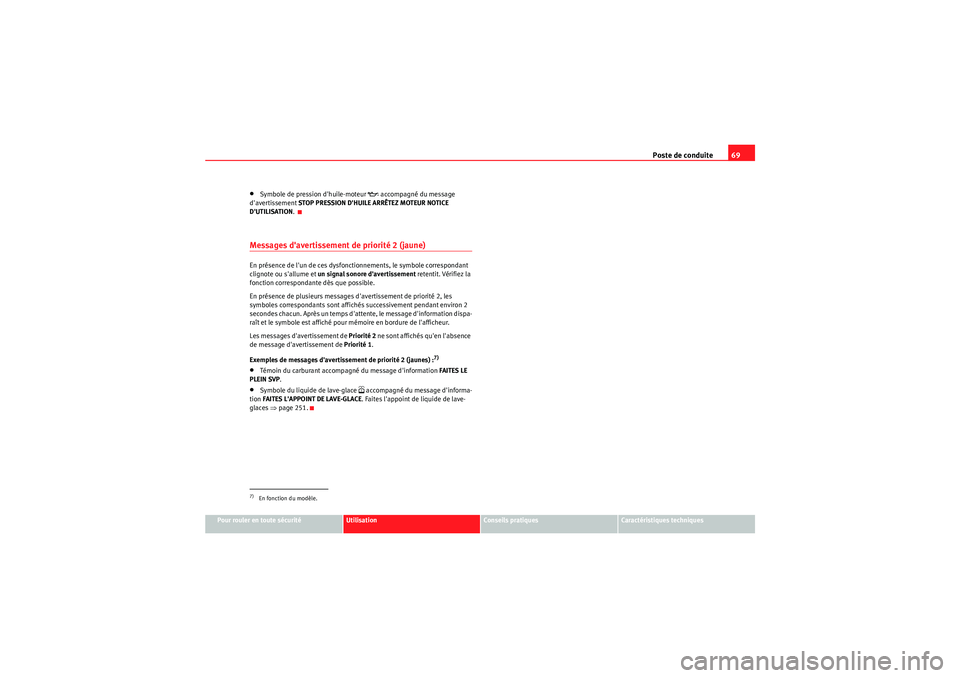

Poste de conduite69
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
•Symbole de pression d'huile-moteur
 accompagné du message
d'avertissement STOP PRESSION D'HUILE ARRÊTEZ MOTEUR NOTICE
D'UTILISATION.
Messages d'avertissement de priorité 2 (jaune) En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et un signal sonore d'avertissement retentit. Vérifiez la
fonction correspondante dès que possible.
En présence de plusieurs messages d'avertissement de priorité 2, les
symboles correspondants sont affichés successivement pendant environ 2
secondes chacun. Après un temps d'attente, le message d'information dispa-
raît et le symbole est affiché pour mémoire en bordure de l'afficheur.
Les messages d'avertissement de Priorité 2 ne sont affichés qu'en l'absence
de message d'avertissement de Priorité 1.
Exemples de messages d'avertissement de priorité 2 (jaunes) :
7)
•Témoin du carburant accompagné du message d'information FAITES LE
PLEIN SVP . •Symbole du liquide de lave-glace
 accompagné du message d'informa-
tion FAITES L'APPOINT DE LAVE-GLACE . Faites l'appoint de liquide de lave-
glaces ⇒page 251.
7)En fonction du modèle.
AlteaXL_FR.book Seite 69 Dienstag, 1. September 2009 12:34 12

Poste de conduite

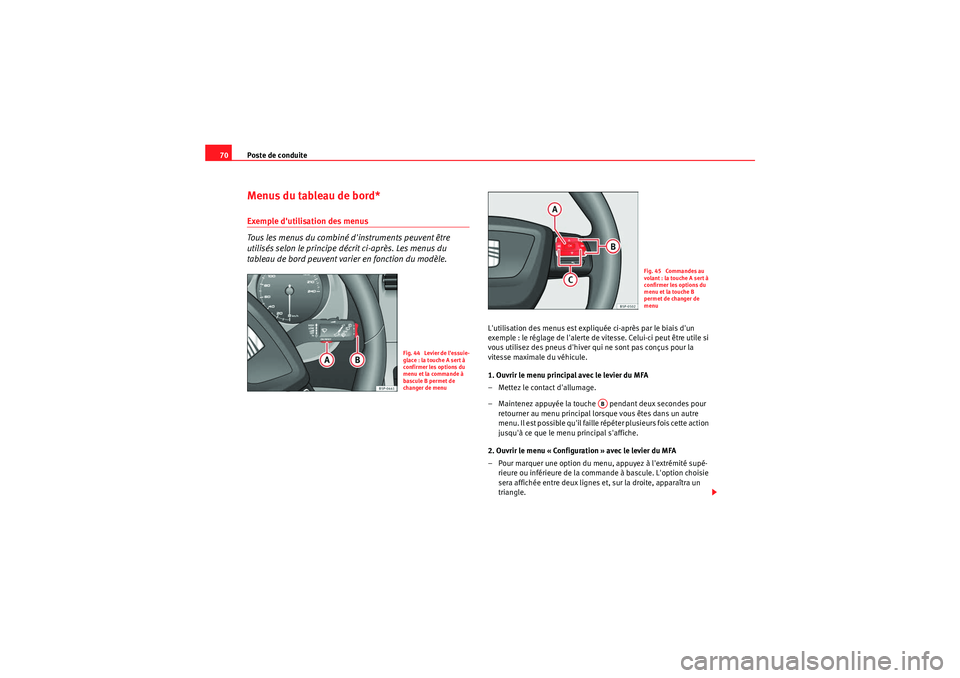

70Menus du tableau de bord*Exemple d'utilisation des menus
Tous les menus du combiné d'instruments peuvent être
utilisés selon le principe décrit ci-après. Les menus du
tableau de bord peuvent varier en fonction du modèle.
L'utilisation des menus est expliquée ci-après par le biais d'un
exemple : le réglage de l'alerte de vitesse. Celui-ci peut être utile si
vous utilisez des pneus d'hiver qui ne sont pas conçus pour la
vitesse maximale du véhicule.
1. Ouvrir le menu principal avec le levier du MFA
– Mettez le contact d'allumage.
– Maintenez appuyée la touche pendant deux secondes pour
retourner au menu principal lorsque vous êtes dans un autre
menu. Il est possible qu'il faille répéter plusieurs fois cette action
jusqu'à ce que le menu principal s'affiche.
2. Ouvrir le menu « Configuration » avec le levier du MFA
– Pour marquer une option du me nu, appuyez à l'extrémité supé-
rieure ou inférieure de la commande à bascule. L'option choisie
sera affichée entre deux lignes et, sur la droite, apparaîtra un
triangle.
F ig. 44 Levier de l'essuie-
glace : la touche A sert à
confirmer les options du
menu et la commande à
bascule B permet de
changer de menu
Fig. 45 Commandes au
volant : la touche A sert à
confirmer les options du
menu et la touche B
permet de changer de
menu
AB
AlteaXL_FR.book Seite 70 Dienstag, 1. September 2009 12:34 12

Poste de conduite71
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

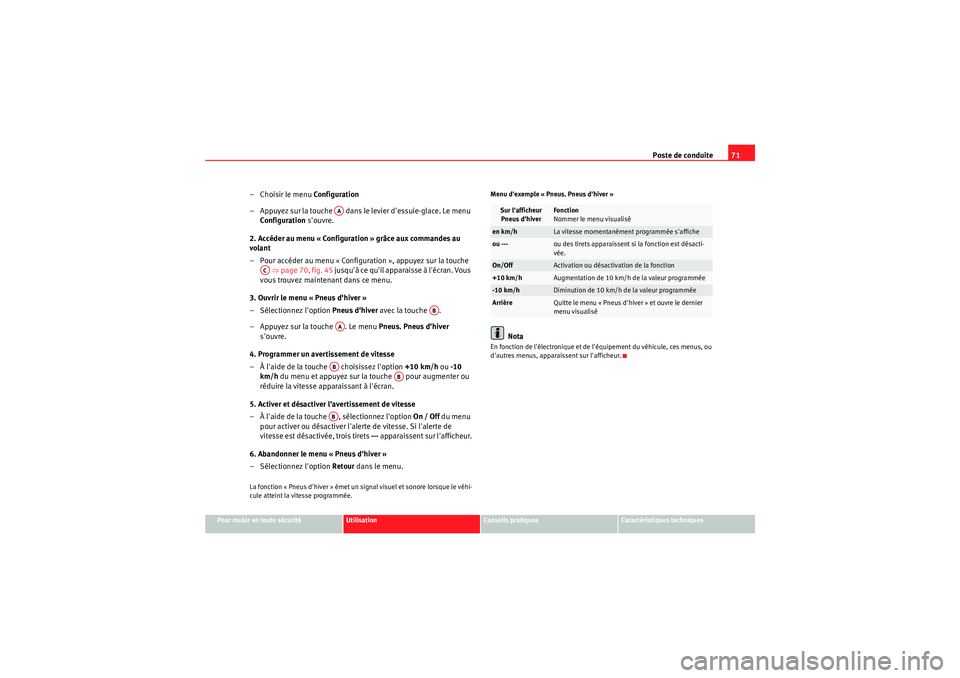

– Choisir le menu Configuration
– Appuyez sur la touche dans le levier d'essuie-glace. Le menu Configuration s'ouvre.
2. Accéder au menu « Configuration » grâce aux commandes au
volant
– Pour accéder au menu « Configuration », appuyez sur la touche ⇒ page 70, fig. 45 jusqu'à ce qu'il apparaisse à l'écran. Vous
vous trouvez maintenant dans ce menu.
3. Ouvrir le menu « Pneus d'hiver »
– Sélectionnez l'option Pneus d'hiver avec la touche .
– Appuyez sur la touche . Le menu Pneus. Pneus d'hiver
s'ouvre.
4. Programmer un avertissement de vitesse
– À l'aide de la touche choisissez l'option +10 km/h ou -10
km/h du menu et appuyez sur la touche pour augmenter ou
réduire la vitesse apparaissant à l'écran.
5. Activer et désactiver l'avertissement de vitesse
– À l'aide de la touche , sélectionnez l'option On / Off du menu
pour activer ou désactiver l'alerte de vitesse. Si l'alerte de
vitesse est désactivée, trois tirets --- apparaissent sur l'afficheur.
6. Abandonner le menu « Pneus d'hiver »
– Sélectionnez l'option Retour dans le menu.La fonction « Pneus d'hiver » émet un signal visuel et sonore lorsque le véhi-
cule atteint la vitesse programmée. Menu d'exemple « Pneus. Pneus d'hiver »
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
AA
AC
AB
AAAB
AB
AB
Sur l'afficheur
Pneus d'hiver
Fonction
Nommer le menu visualisé
en km/h
La vitesse momentanément programmée s'affiche
ou ---
ou des tirets apparaissent si la fonction est désacti-
vée.
On/Off
Activation ou désactivation de la fonction
+10 km/h
Augmentation de 10 km/h de la valeur programmée
-10 km/h
Diminution de 10 km/h de la valeur programmée
Arrière
Quitte le menu « Pneus d'hiver » et ouvre le dernier
menu visualisé
AlteaXL_FR.book Seite 71 Dienstag, 1. September 2009 12:34 12

Poste de conduite

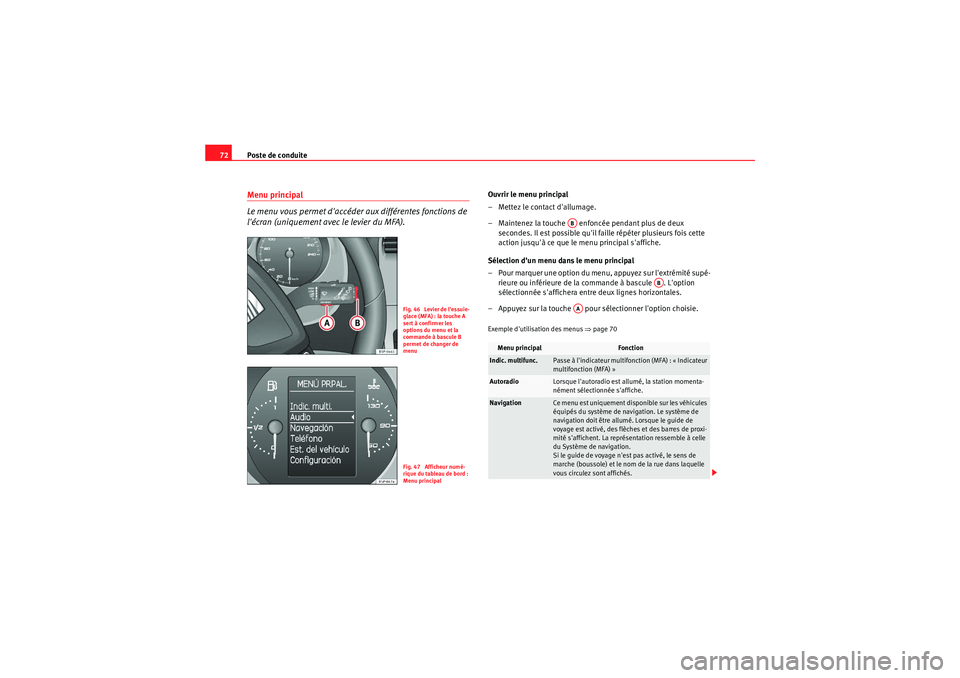

72Menu principal
Le menu vous permet d'accéder aux différentes fonctions de
l'écran (uniquement avec le levier du MFA).
Ouvrir le menu principal
– Mettez le contact d'allumage.
– Maintenez la touche enfoncée pendant plus de deux
secondes. Il est possible qu'il faille répéter plusieurs fois cette
action jusqu'à ce que le menu principal s'affiche.
Sélection d'un menu dans le menu principal
– Pour marquer une option du menu , appuyez sur l'extrémité supé-
rieure ou inférieure de la commande à bascule . L'option
sélectionnée s'affichera entre deux lignes horizontales.
– Appuyez sur la touche pour sélectionner l'option choisie.Exemple d'utilisation des menus ⇒page 70
F ig. 46 Levier de l'essuie-
glace (MFA) : la touche A
sert à confirmer les
options du menu et la
commande à bascule B
permet de changer de
menuFig. 47 Afficheur numé-
rique du tableau de bord :
Menu principal
Menu principal
Fonction
Indic. multifunc.
Passe à l'indicateur multifonction (MFA) : « Indicateur
multifonction (MFA) »
Autoradio
Lorsque l'autoradio est allumé, la station momenta-
nément sélectionnée s'affiche.
Navigation
Ce menu est uniquement disponible sur les véhicules
équipés du système de navigation. Le système de
navigation doit être allumé. Lorsque le guide de
voyage est activé, des flèches et des barres de proxi-
mité s'affichent. La représentation ressemble à celle
du Système de navigation.
Si le guide de voyage n'est pas activé, le sens de
marche (boussole) et le nom de la rue dans laquelle
vous circulez sont affichés.
AB
AB
AA
AlteaXL_FR.book Seite 72 Dienstag, 1. September 2009 12:34 12

Poste de conduite73
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
Menu indicateur multifonction (MFA)
L'indicateur multifonction (M FA) vous affiche différentes
données de route et valeurs de consommation.L'indicateur multifonction (MFA) dispose de deux mémoires automatiques
1 - Mémoire de trajet et 2- Mémoire de voyage . La mémoire sélectionnée
apparaît en haut à droite de l'indicateur ⇒fig. 48 .
Ouvrir le menu indicateur multifonction
– Sélectionnez le menu Ind. multifonc. du menu principal ⇒page 72 et
appuyez sur la touche du levier de l'essuie-glace ou du volant multi-
fonctions*.
Sélection de la mémoire
– Pour passer d'une mémoire à l'autre, appuyez brièvement sur la touche ⇒ page 70, fig. 44 ⇒ page 70 du levier de l'essuie-glace ou sur la
touche du volant multifonctions ⇒page 70, fig. 45 ⇒ page 70
lorsque vous avez mis le contact.
Té l é p h o n e
Ce menu est uniquement disponible sur les véhicules
équipés d'un téléphone monté en usine :
« Installation fixe du téléphone »
État du véhicule
Ce menu affiche les textes momentanés d'avertisse-
ment et d'informations : « Menu État du véhicule »
Cette option clignote lorsque l'un de ces textes appa-
raît.
Configuration
Cette option permet de régler l'heure, l'alerte de
vitesse pour l'utilisation de pneus d'hiver, les unités
de mesure, la langue, le chauffage indépendant, le
menu Éclairage et visibilité et le menu Confort.
Fig. 48 Écran du tableau
de bord : avec indicateur
multifonction (MFA).
OK
AA
OK
AlteaXL_FR.book Seite 73 Dienstag, 1. September 2009 12:34 12

Poste de conduite

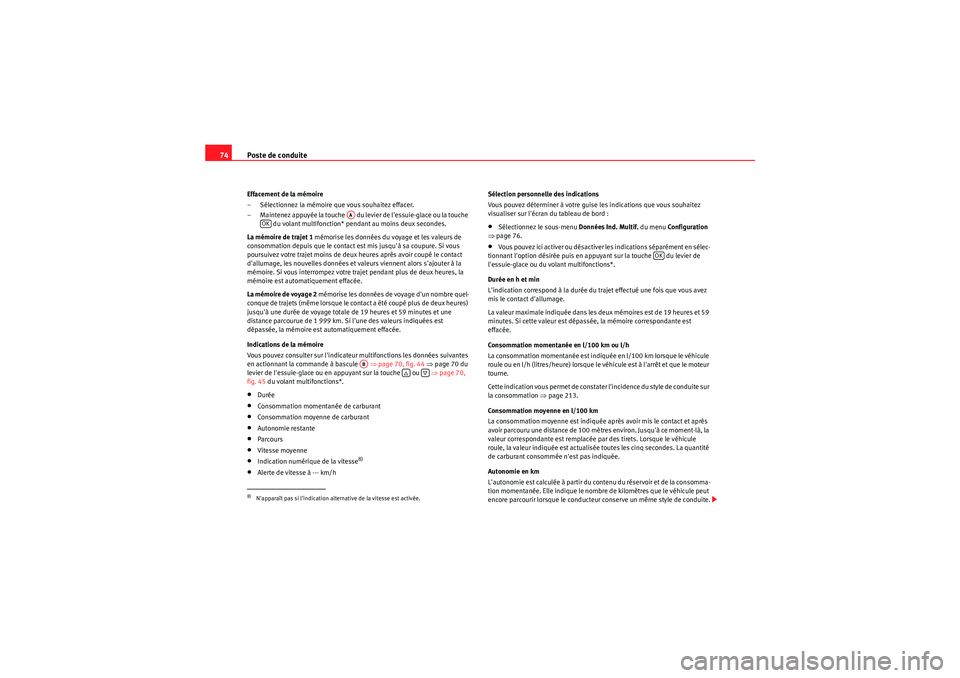

74Effacement de la mémoire
– Sélectionnez la mémoire que vous souhaitez effacer.
– Maintenez appuyée la touche du levier de l'essuie-glace ou la touche
du volant multifonction* pendant au moins deux secondes.
La mémoire de trajet 1 mémorise les données du voyage et les valeurs de
consommation depuis que le contact est mis jusqu'à sa coupure. Si vous
poursuivez votre trajet moins de deux heures après avoir coupé le contact
d'allumage, les nouvelles données et valeurs viennent alors s'ajouter à la
mémoire. Si vous interrompez votre trajet pendant plus de deux heures, la
mémoire est automatiquement effacée.
La mémoire de voyage 2 mémorise les données de voyage d'un nombre quel-
conque de trajets (même lorsque le contact a été coupé plus de deux heures)
jusqu'à une durée de voyage totale de 19 heures et 59 minutes et une
distance parcourue de 1 999 km. Si l'une des valeurs indiquées est
dépassée, la mémoire est automatiquement effacée.
Indications de la mémoire
Vous pouvez consulter sur l'indicateur multifonctions les données suivantes
en actionnant la commande à bascule ⇒page 70, fig. 44 ⇒page 70 du
levier de l'essuie-glace ou en appuyant sur la touche ou ⇒page 70,
fig. 45 du volant multifonctions*.•Durée•Consommation momentanée de carburant•Consommation moyenne de carburant•Autonomie restante•Parcours•Vitesse moyenne•Indication numérique de la vitesse
8)
•Alerte de vitesse à --- km/h Sélection personnelle des indications
Vous pouvez déterminer à votre guise les indications que vous souhaitez
visualiser sur l'écran du tableau de bord :
•Sélectionnez le sous-menu
Données Ind. Multif. du menu Configuration
⇒ page 76.•Vous pouvez ici activer ou désactiver les indications séparément en sélec-
tionnant l'option désirée puis en appuyant sur la touche du levier de
l'essuie-glace ou du volant multifonctions*.
Durée en h et min
L'indication correspond à la durée du trajet effectué une fois que vous avez
mis le contact d'allumage.
La valeur maximale indiquée dans les deux mémoires est de 19 heures et 59
minutes. Si cette valeur est dépassée, la mémoire correspondante est
effacée.
Consommation momentanée en l/100 km ou l/h
La consommation momentanée est indiqu ée en l/100 km lorsque le véhicule
roule ou en l/h (litres/heure) lorsque le véhicule est à l'arrêt et que le moteur
tourne.
Cette indication vous permet de constater l'incidence du style de conduite sur
la consommation ⇒page 213.
Consommation moyenne en l/100 km
La consommation moyenne est indiquée après avoir mis le contact et après
avoir parcouru une distance de 100 mètres environ. Jusqu'à ce moment-là, la
valeur correspondante est remplacée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les cinq secondes. La quantité
de carburant consommée n'est pas indiquée.
Autonomie en km
L'autonomie est calculée à partir du contenu du réservoir et de la consomma-
tion momentanée. Elle indique le nombre de kilomètres que le véhicule peut
encore parcourir lorsque le conducteur conserve un même style de conduite.
8)N'apparaît pas si l'indication alternative de la vitesse est activée.
AA
OK
AB


OK
AlteaXL_FR.book Seite 74 Dienstag, 1. September 2009 12:34 12

Poste de conduite75
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

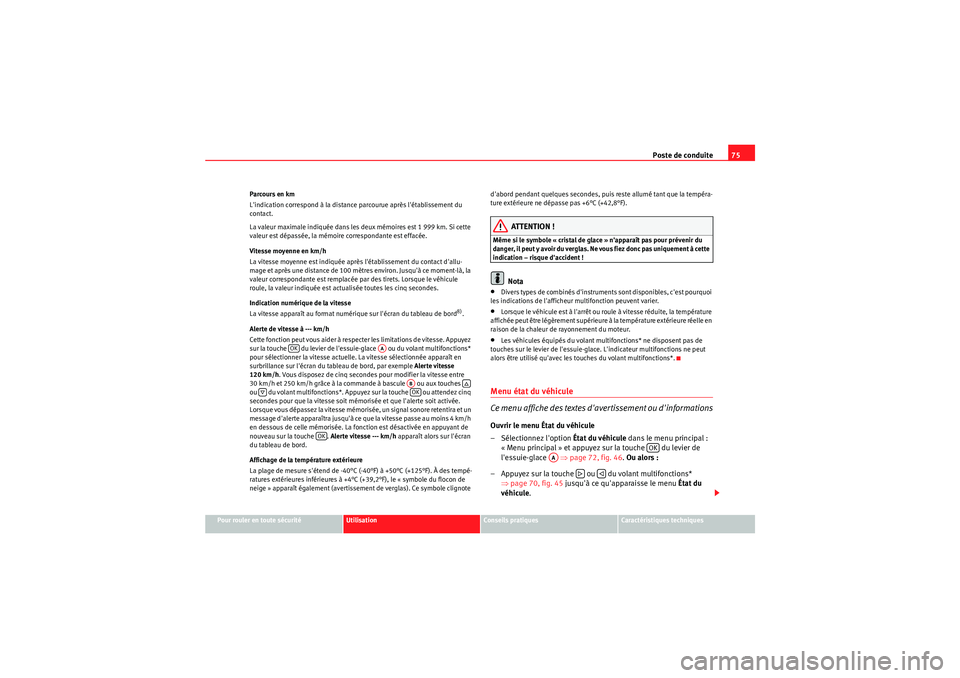

Parcours en km
L'indication correspond à la distance parcourue après l'établissement du
contact.
La valeur maximale indiquée dans les deux mémoires est 1 999 km. Si cette
valeur est dépassée, la mémoire correspondante est effacée.
Vitesse moyenne en km/h
La vitesse moyenne est indiquée après l'établissement du contact d'allu-
mage et après une distance de 100 mètres environ. Jusqu'à ce moment-là, la
valeur correspondante est remplacée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les cinq secondes.
Indication numérique de la vitesse
La vitesse apparaît au format numérique sur l'écran du tableau de bord
8).
Alerte de vitesse à --- km/h
Cette fonction peut vous aider à respecter les limitations de vitesse. Appuyez
sur la touche du levier de l'essuie-glace ou du volant multifonctions*
pour sélectionner la vitesse actuelle. La vitesse sélectionnée apparaît en
surbrillance sur l'écran du tableau de bord, par exemple Alerte vitesse
120 km/h . Vous disposez de cinq secondes pour modifier la vitesse entre
30 km/h et 250 km/h grâce à la commande à bascule ou aux touches
ou du volant multifonctions*. Appuyez sur la touche ou attendez cinq
secondes pour que la vitesse soit mémorisée et que l'alerte soit activée.
Lorsque vous dépassez la vitesse mémorisée, un signal sonore retentira et un
message d'alerte apparaîtra jusqu'à ce que la vitesse passe au moins 4 km/h
en dessous de celle mémorisée. La fonction est désactivée en appuyant de
nouveau sur la touche . Alerte vitesse --- km/h apparaît alors sur l'écran
du tableau de bord.
Affichage de la température extérieure
La plage de mesure s'étend de -40°C (-40°F) à +50°C (+125°F). À des tempé-
ratures extérieures inférieures à +4°C (+39,2°F), le « symbole du flocon de
neige » apparaît également (avertissement de verglas). Ce symbole clignote d'abord pendant quelques secondes, puis reste allumé tant que la tempéra-
ture extérieure ne dépasse pas +6°C (+42,8°F).
ATTENTION !
Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas uniquement à cette
indication – risque d'accident !
Nota
•Divers types de combinés d'instruments sont disponibles, c'est pourquoi
les indications de l'afficheur multifonction peuvent varier.•Lorsque le véhicule est à l'arrêt ou roule à vitesse réduite, la température
affichée peut être légèrement supérieure à la température extérieure réelle en
raison de la chaleur de rayonnement du moteur.•Les véhicules équipés du volant multifonctions* ne disposent pas de
touches sur le levier de l'essuie-glace. L'indicateur multifonctions ne peut
alors être utilisé qu'avec les touches du volant multifonctions*.Menu état du véhicule
Ce menu affiche des textes d' avertissement ou d'informationsOuvrir le menu État du véhicule
– Sélectionnez l'option État du véhicule dans le menu principal :
« Menu principal » et appuyez su r la touche du levier de
l'essuie-glace ⇒page 72, fig. 46 . Ou alors :
– Appuyez sur la touche ou du volant multifonctions* ⇒page 70, fig. 45 jusqu'à ce qu'apparaisse le menu État du
véhicule .
OK
AA
AB


OK
OK
OK
AA


AlteaXL_FR.book Seite 75 Dienstag, 1. September 2009 12:34 12

Poste de conduite

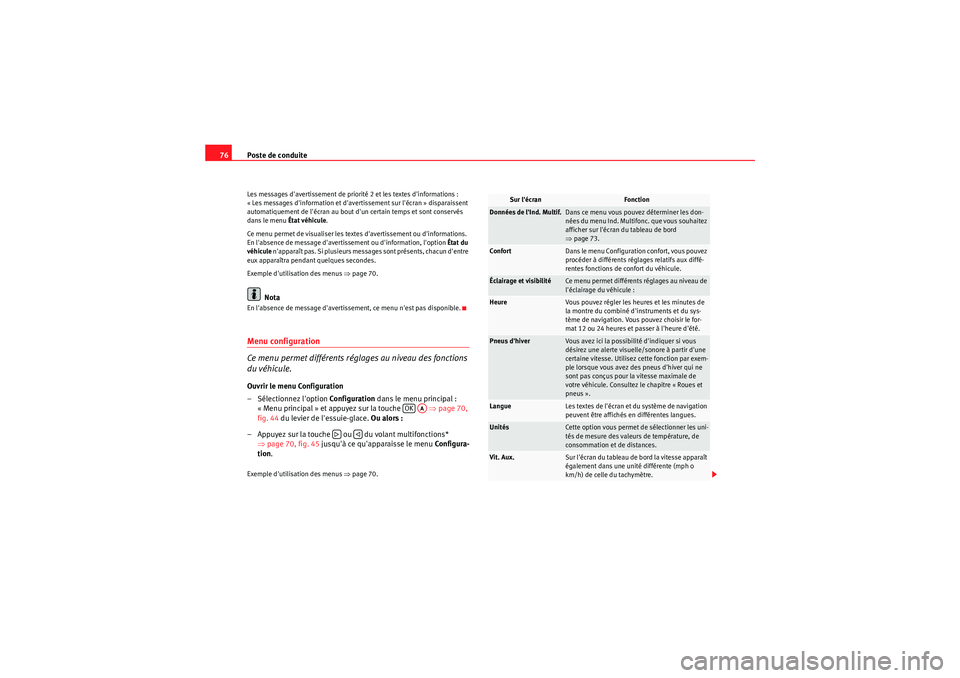

76Les messages d'avertissement de priorité 2 et les textes d'informations :
« Les messages d'information et d'avertissement sur l'écran » disparaissent
automatiquement de l'écran au bout d'un certain temps et sont conservés
dans le menu État véhicule.
Ce menu permet de visualiser les textes d'avertissement ou d'informations.
En l'absence de message d'avertissement ou d'information, l'option État du
véhicule n'apparaît pas. Si plusieurs messages sont présents, chacun d'entre
eux apparaîtra pendant quelques secondes.
Exemple d'utilisation des menus ⇒page 70.
Nota
En l'absence de message d'avertissement, ce menu n'est pas disponible.Menu configuration
Ce menu permet différents réglages au niveau des fonctions
du véhicule.Ouvrir le menu Configuration
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche ⇒page 70,
fig. 44 du levier de l'essuie-glace. Ou alors :
– Appuyez sur la touche ou du volant multifonctions* ⇒page 70, fig. 45 jusqu'à ce qu'apparaisse le menu Configura-
tion .Exemple d'utilisation des menus ⇒page 70.
OK
AA


Sur l'écran
Fonction
Données de l'Ind. Multif.
Dans ce menu vous pouvez déterminer les don-
nées du menu Ind. Multifonc. que vous souhaitez
afficher sur l'écran du tableau de bord
⇒page 73.
Confort
Dans le menu Configuration confort, vous pouvez
procéder à différents réglages relatifs aux diffé-
rentes fonctions de confort du véhicule.
Éclairage et visibilité
Ce menu permet différents réglages au niveau de
l'éclairage du véhicule :
Heure
Vous pouvez régler les heures et les minutes de
la montre du combiné d'instruments et du sys-
tème de navigation. Vous pouvez choisir le for-
mat 12 ou 24 heures et passer à l'heure d'été.
Pneus d'hiver
Vous avez ici la possibilité d'indiquer si vous
désirez une alerte visuelle/sonore à partir d'une
certaine vitesse. Utilisez cette fonction par exem-
ple lorsque vous avez des pneus d'hiver qui ne
sont pas conçus pour la vitesse maximale de
votre véhicule. Consultez le chapitre « Roues et
pneus ».
Langue
Les textes de l'écran et du système de navigation
peuvent être affichés en différentes langues.
Unités
Cette option vous permet de sélectionner les uni-
tés de mesure des valeurs de température, de
consommation et de distances.
Vit. Aux.
Sur l'écran du tableau de bord la vitesse apparaît
également dans une unité différente (mph o
km/h) de celle du tachymètre.
AlteaXL_FR.book Seite 76 Dienstag, 1. September 2009 12:34 12

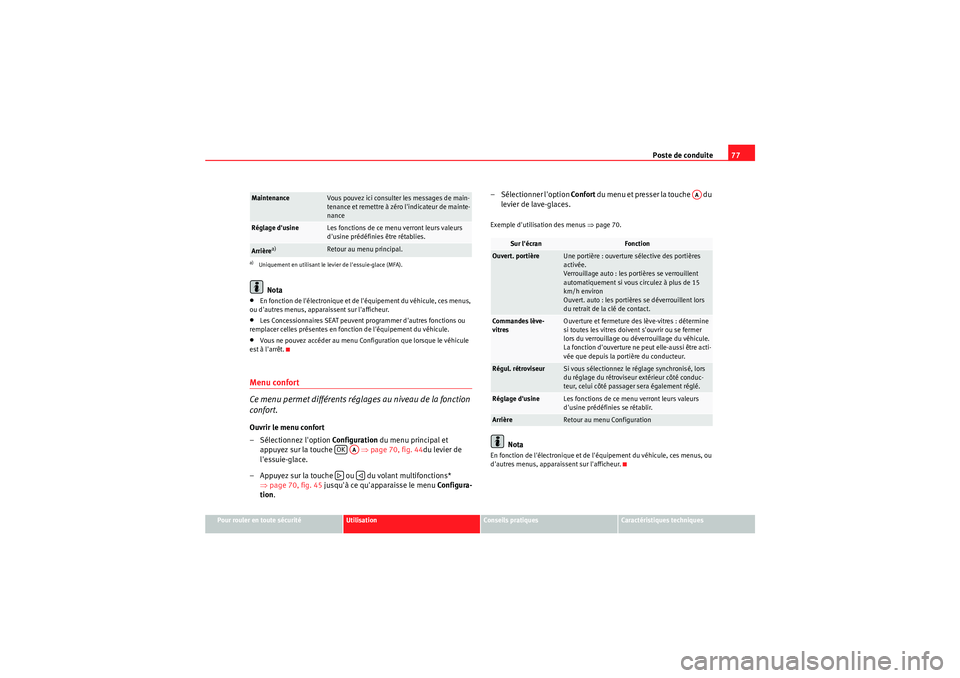

Poste de conduite77
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Nota
•En fonction de l'électronique et de l'équipement du véhicule, ces menus,
ou d'autres menus, apparaissent sur l'afficheur.•Les Concessionnaires SEAT peuvent programmer d'autres fonctions ou
remplacer celles présentes en fonction de l'équipement du véhicule.•Vous ne pouvez accéder au menu Configuration que lorsque le véhicule
est à l'arrêt.Menu confort
Ce menu permet différents réglages au niveau de la fonction
confort.Ouvrir le menu confort
– Sélectionnez l'option Configuration du menu principal et
appuyez sur la touche ⇒page 70, fig. 44 du levier de
l'essuie-glace.
– Appuyez sur la touche ou du volant multifonctions* ⇒page 70, fig. 45 jusqu'à ce qu'apparaisse le menu Configura-
tion . – Sélectionner l'option
Confort d u m e n u e t p r e s s e r la t o u ch e d u
levier de lave-glaces.
Exemple d'utilisation des menus ⇒page 70.
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
Maintenance
Vous pouvez ici consulter les messages de main-
tenance et remettre à zéro l'indicateur de mainte-
nance
Réglage d'usine
Les fonctions de ce menu verront leurs valeurs
d'usine prédéfinies être rétablies.
Arrière
a)
Retour au menu principal.
a)Uniquement en utilisant le levier de l'essuie-glace (MFA).
OK
AA


Sur l'écran
Fonction
Ouvert. portière
Une portière : ouverture sélective des portières
activée.
Verrouillage auto : les portières se verrouillent
automatiquement si vous circulez à plus de 15
km/h environ
Ouvert. auto : les portières se déverrouillent lors
du retrait de la clé de contact.
Commandes lève-
vitres
Ouverture et fermeture des lève-vitres : détermine
si toutes les vitres doivent s'ouvrir ou se fermer
lors du verrouillage ou déverrouillage du véhicule.
La fonction d'ouverture ne peut elle-aussi être acti-
vée que depuis la portière du conducteur.
Régul. rétroviseur
Si vous sélectionnez le réglage synchronisé, lors
du réglage du rétroviseur extérieur côté conduc-
teur, celui côté passager sera également réglé.
Réglage d'usine
Les fonctions de ce menu verront leurs valeurs
d'usine prédéfinies se rétablir.
Arrière
Retour au menu Configuration
AA
AlteaXL_FR.book Seite 77 Dienstag, 1. September 2009 12:34 12

Poste de conduite

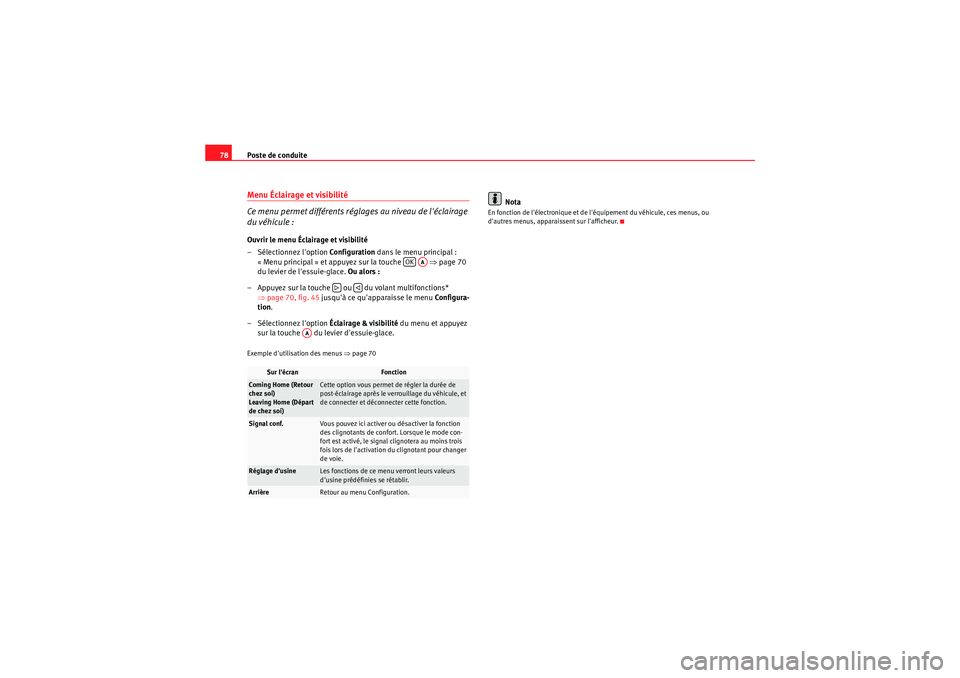

78Menu Éclairage et visibilité
Ce menu permet différents réglages au niveau de l'éclairage
du véhicule :Ouvrir le menu Éclairage et visibilité
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche ⇒page 70
du levier de l'essuie-glace. Ou alors :
– Appuyez sur la touche ou du volant multifonctions* ⇒page 70, fig. 45 jusqu'à ce qu'apparaisse le menu Configura-
tion .
– Sélectionnez l'option Éclairage & visibilité du menu et appuyez
sur la touche du levier d'essuie-glace.Exemple d'utilisation des menus ⇒page 70
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
Sur l'écran
Fonction
Coming Home (Retour
chez soi)
Leaving Home (Départ
de chez soi)
Cette option vous permet de régler la durée de
post-éclairage après le verrouillage du véhicule, et
de connecter et déconnecter cette fonction.
Signal conf.
Vous pouvez ici activer ou désactiver la fonction
des clignotants de confort. Lorsque le mode con-
fort est activé, le signal clignotera au moins trois
fois lors de l'activation du clignotant pour changer
de voie.
Réglage d'usine
Les fonctions de ce menu verront leurs valeurs
d'usine prédéfinies se rétablir.
Arrière
Retour au menu Configuration.
OK
AA


AA
AlteaXL_FR.book Seite 78 Dienstag, 1. September 2009 12:34 12
